SZL系列生物质蒸汽锅炉（第三代产品）介绍

日期：2018/11/09

---

 一、SZL产品的设计研发及先进性
        1、设计与研发：
        句容市大众锅炉制造有限公司是一家B级锅炉制造企业，具有二十多年的锅炉制造、安装历史，有专业设计、研发的团队。公司自2008年起开始设计、研发生物质锅炉，生物质锅炉燃烧有三种形式，第一种：锅炉本体外置燃烧器直燃式；第二种：生物质燃料气化后燃烧；第三种：用炉排将生物质燃料送进炉膛，采用室燃的方式燃烧。
        目前第一种形式的生物质锅炉已被湖北省质检局明令禁止使用，第二种形式的生物质锅炉尚不成熟，我公司是采用第三种形式的生物质锅炉产品供货。我公司经过十年研发和实践，为贵单位提供的是第三代产品，它节能、环保、自动化程度高。
        2、产品的先进性：
        根据生物质燃料的燃烧特性，我公司做了以下特殊设计：
        1）炉排加长，增设了阻火器，以防料斗着火回燃；
        2）足够的燃烧空间，使燃料得到充分的燃烧，从而提高了锅炉的热效率，降低了尾部烟气的排放，其中粉尘和氮氧化物排放量降低显著。
        3）增设了变频器，使锅炉形成两段火燃烧，解决了高压停炉时烟囱冒黑烟的问题，也起到了节能作用。
        4）不一样的风道设计，充分满足了生物质燃料燃烧的需要，确保了锅炉的热力平衡，完成了层燃和室燃的转换。

二、SZL产品的燃烧过程和特点：
        1、燃烧方式：采用室燃式燃烧，燃料经炉排送进燃烧室，在前拱处做压火处理，以免燃料在前拱处燃烧，导致燃料浪费并解决火会燃烧到料斗里。当燃料到燃烧区时开始燃烧，由于生物质成型燃料挥发份比较高，燃烧过程快的特点，我们在炉排的两侧配置了二次给风来帮助燃烧，此时炉排上两侧的燃料得到了充分燃烧。由于炉排较宽，中间的燃料还不能得到充分燃烧，因此我们在前拱上部布置了三次配风来帮助燃烧，此时还有部分燃料没有燃尽，这就靠后拱的压风来完成，这样形成了炉排底部鼓风，双侧和前拱送风助燃。后拱压风来完成全部燃烧过程，这样的过程能把98%的燃料在炉膛里燃尽，形成高温烟气通过辐射受热面换热，然后到对流受热面换热，经节能器到水幕除尘后从烟囱排出；
        2、增加变频器：给锅炉引风机配置一台变频器，在锅炉设定低压力时，变频器给引风机加速，使锅炉大火燃烧。锅炉压力到设定压力上限值，变频器给引风机降速，使锅炉小火燃烧(此时鼓风机不工作)这样形成锅炉大火和小火燃烧的两段火燃烧方式不会造成锅炉在停炉时有烟尘排出和停炉时炉膛内一氧化碳变浓超标，也起到节能作用，也不会发生炉膛爆炸事故(炉膛内可燃气体浓度过高时会发生炉膛爆炸)。当停炉时间过长时，炉排按低速度行走，避免料斗回燃。

三、SZL型生物质锅炉性能特点：

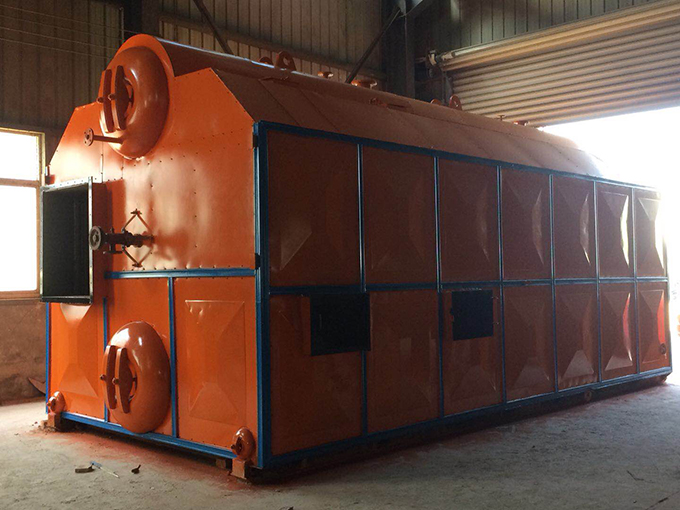

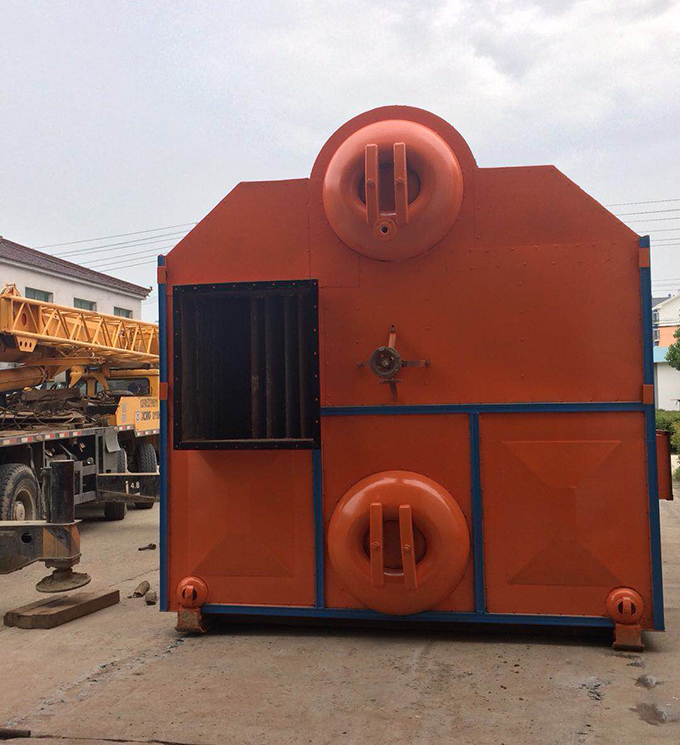

        句容市大众锅炉制造有限公司研发并制造的SZL型锅炉系双锅筒纵向布置链条炉排水管蒸汽锅炉，对流布置的受热面换热效率高，水循环系统合理，水容量大，蒸汽空间大，蒸汽品质好。对流受热面的富裕，锅炉运行的效率特性平稳且有超负荷运行能力。轻型链带式组装炉排配以无级调速装置，使燃烧工况的调整手段更趋完备。该锅炉自动化水平高，锅炉给水自动调节、高低水位报警、低水位联锁保护，引、送风机联锁保护。
        1.该锅炉吸收快装锅炉的特点：采用上、下两大件出厂，上部大件由锅炉本体，上部炉墙和保温层组成，下部大件由链条炉排和料斗组成，安装方便，周期短，费用少。
        2.该锅炉结构紧凑，占地面积小，外形美观大方，锅炉房只需单层布置，土建工程投资少。
        3.本锅炉操作简便，运行平稳，升温升压快，出力足，适应料种广。
        4.配套辅机齐全，鼓、引风机，水泵、除尘器等均能满足锅炉符合要求，调整范围广，调速方便。
        5.锅炉实现了给水、上料、炉排运行、鼓、引风自控，超压（蒸汽锅炉）、超温（热水锅炉）、高、低水位（蒸汽锅炉）、给水、炉排运行、鼓、引风运行连锁保护，确保锅炉的正常运行。
        6.锅炉送风采用仓式的双侧送风装置，各风室可各自独立调节，漏风小可调性强，避免炉排下配风不均造成的串风及偏烧现象。能较好适应链条炉排燃烧特性的要求。
        7.采用高强度炉排片，避免炉排片断裂现象，同时减少了漏料损失。
